1.1概述

      電液推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線（或往復旋轉一定角度）運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離危險地區的集中或自動控制，廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、水泥、水利、建材、運輸?shù)炔块T(mén)，是一種通用的動力源。

1.2電液推桿的工作條件

1、工作環境：不含強腐蝕性、易然、易爆介質。
2、環境溫度：-20°C---80°C。
3、相對濕度：80%（20+5°C）。
4、無強烈震動。
5、工作制： 每次工作額定時間為10分鐘內；每小時往返次數不宜超過15次。
6、海拔高度不超過1000米。

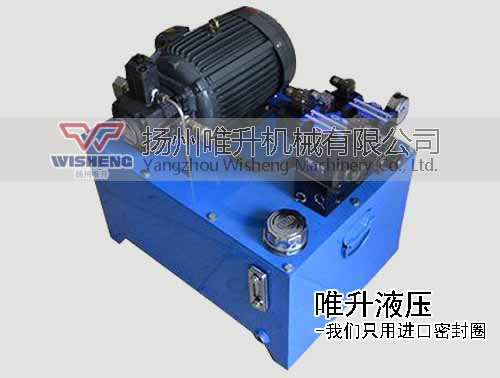

1.3常用電液推桿的幾種形式

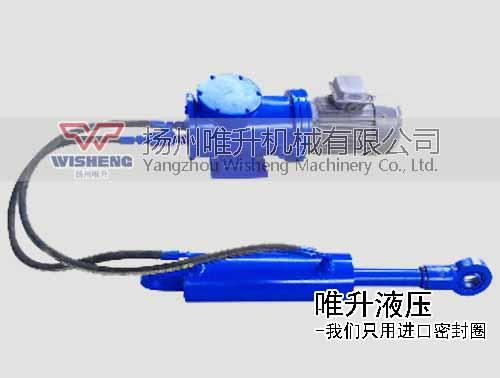

      電液推桿常用的結構形式有三種（圖一、圖二、圖三）。根據不同的現場環境及工作要求，還有其它的許多形式，可按雙方技術合作的具體情況另定。

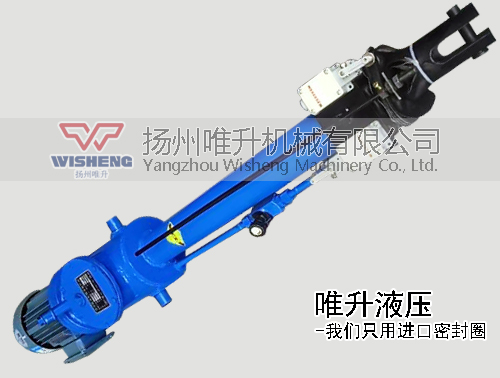

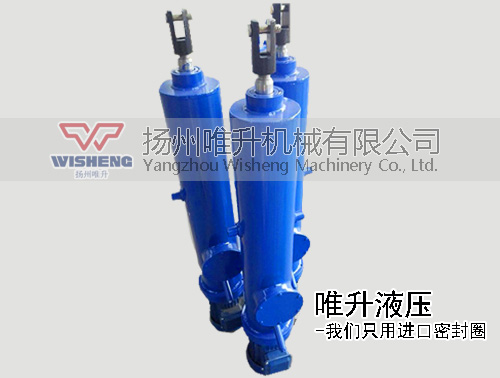

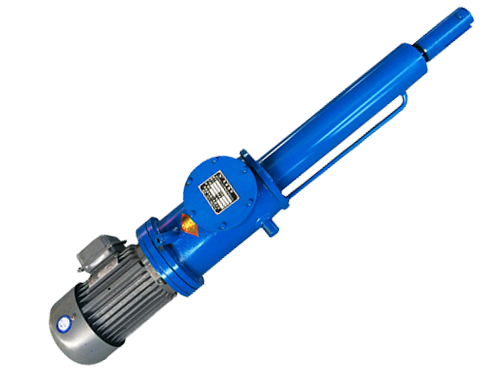

A：整體直式電液推桿（DYTZ型）圖一

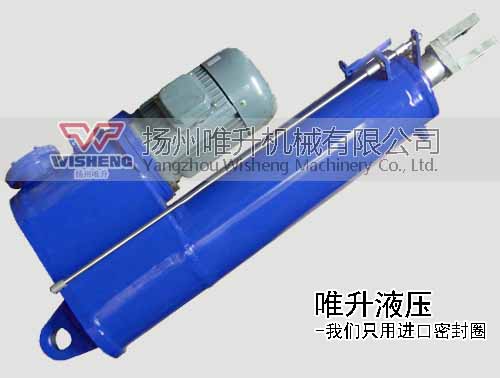

B：平行式電液推桿（DYTP型）圖二

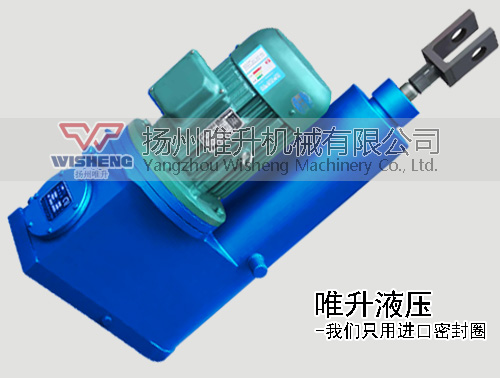

C：平行式電液推桿（DYTP型）圖三

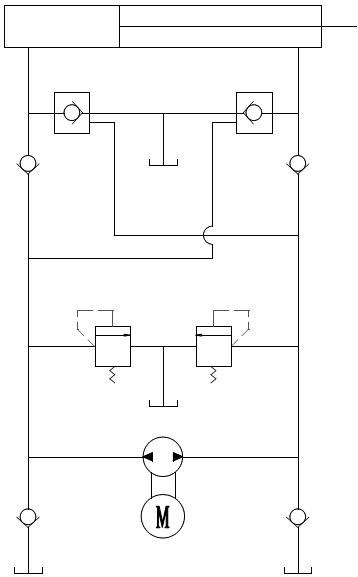

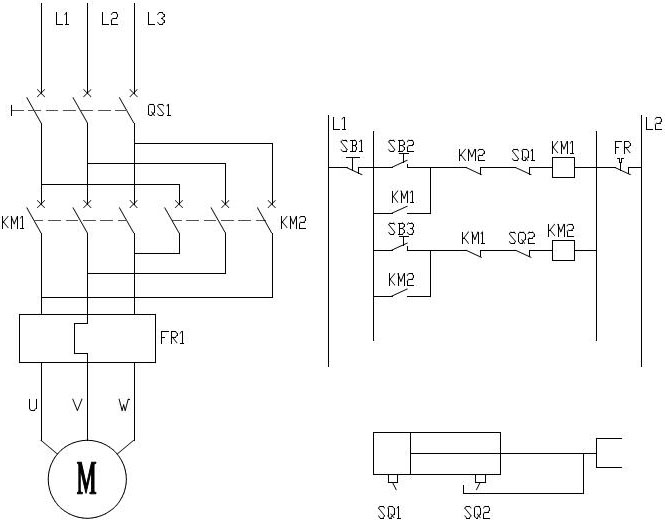

1.4推桿的液壓原理圖（圖四）及電器控制原理圖（圖五）

圖四                                                                              圖五（僅供參考）

2.1電液推桿的安裝

      電液推桿用塑料薄膜封裹，正常草繩包裝，特殊需求木箱包裝，開箱之后，應根據電液推桿的結構形式仔細檢查各部分和您的要求是否一致。

2.2關于支座

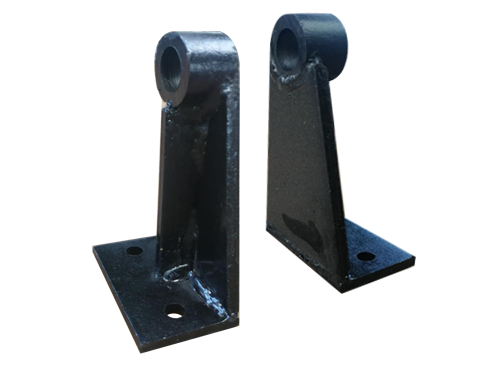

      根據現場工作要求，有時電液推桿需要配備專用支座（圖六）。但支座需要專購或者另配，不屬推桿附件。安裝時，只要將支座固定在底腳螺絲上，再降推桿鉸耳安裝在固定鎖套內，與支座用螺栓擰緊即可。

圖六

2.3液壓油的選擇及加油量

      電液推桿一般夏季用46#液壓油、冬季使用32#液壓油。須經過濾后，方可通過加油口加入推桿內。

      推桿水平位置使用，打開檢修口直接加油，液位線完全淹沒油路快的時候啟動電源，確保電液推桿活塞桿完全生出即可；

      推桿傾斜位置或垂直位置使用，在推桿最高點的加油口加油，加到足夠量的時候啟動電源確保電液推桿活塞桿完全伸出來，如果活塞桿不能縮回的時候再加液壓油，但是不要過多，避免活塞桿完全縮回而導致噴油現象。

2.4電源的要求

      正常電機接線的電源要求：50HZ、380V。（非標電機，按電機電壓要求）

3.1電液推桿的使用

      首先說明：以下所指導的安裝方法，并不是針對所有的電液推桿都具有的工作性能，其中3.2.2、3.3.1、3.3.3的調節方法，是屬于需方指定后才具有的功能。

3.2電液推桿使用前應注意的幾個問題：

3.2.1有排氣螺釘必須去除排氣螺釘?。。?/span>

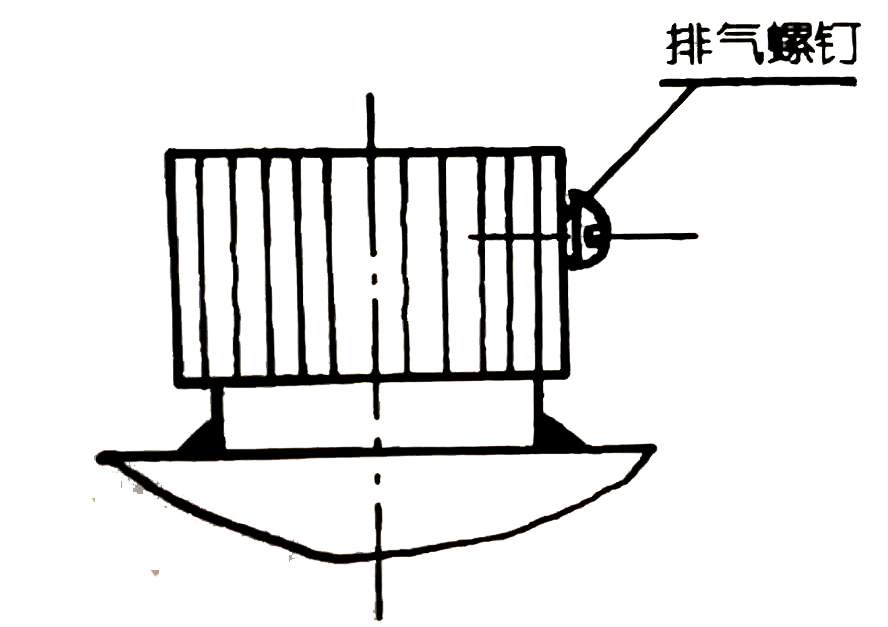

      如果不拆除排氣螺釘（圖七）推桿來回工作幾次后，液壓油減少的體積無法得到補償，會使外殼內產生壓力，致使殼損壞，容易出現漏油。

3.2.2如何正常連接行程開關

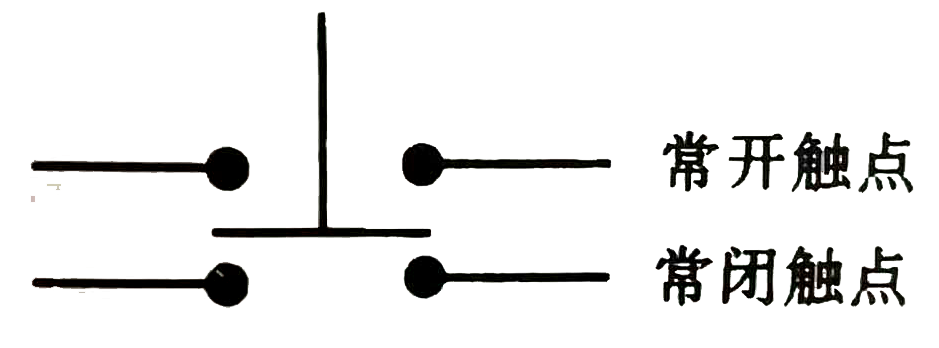

      在用戶需要的情況下，有些推桿可配行程開關，行程開關里共4個觸點，分別為常開、常閉（圖八）。到位后撞到行程開關，常閉觸點斷開，常開觸點閉合。使用時，可據此控制行程或給定信號。

                         圖七                                                      圖八

3.2.3如何正常連接電機

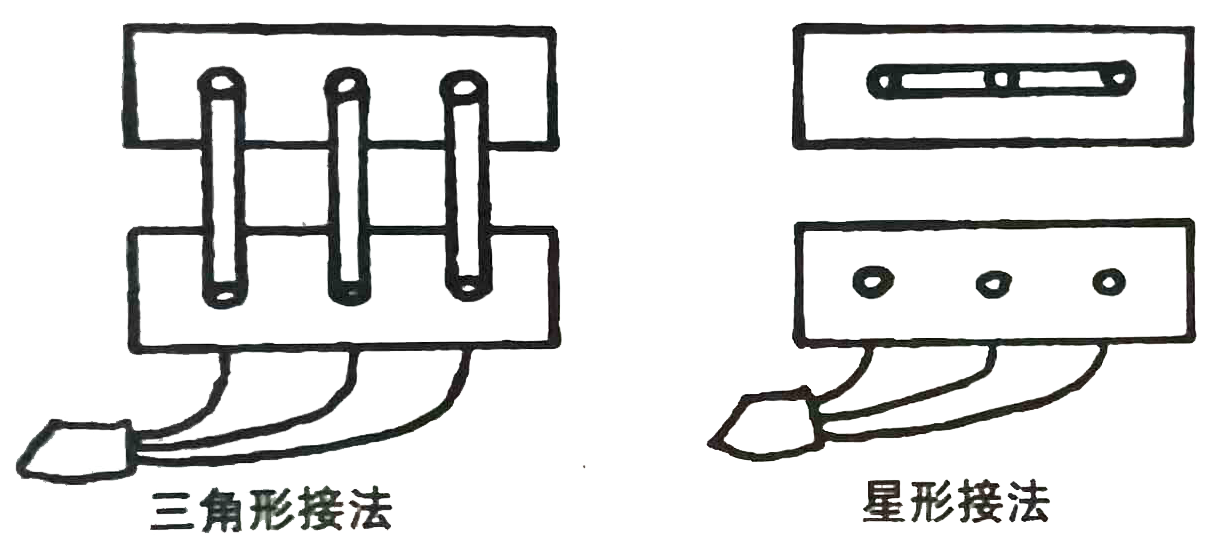

      電液推桿選用Y系列鼠籠式三相異步電機，均為4級電機，其接法有三角形和星型二種（圖九）

圖九

      電機上相序的連接已接好，只要將三根線接上就行。調試正反轉時，只需要將三根線中的兩根線對調，第三根線不動即可。

3.3如何正確調節電液推桿

3.3.1如何調節電液推桿行程

      許多情況下，需方要求電液推桿配行程開關。此時如需調節行程，請細看前文1．4中的電器原理圖。從中可知：撞到行程開關后，電機即可斷電停止運轉。所以，只要調節撞桿上的碰塊，就能達到調節行程的目的（圖十）。

圖十

3.3.2如何調節系統壓力

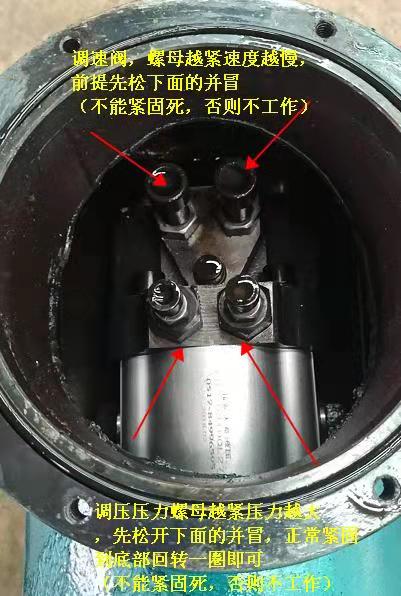

      推桿根據用戶訂貨時的要求，已經調整好系統壓力，即推桿的推拉力已根據要求調好，一般不需再變動。如有異常確需變動，請您打開維修蓋，慢慢旋轉集成塊上的內六角螺栓。順時針轉動壓力增加，反之則減?。▓D十一）。

3.3.3如何調節推桿速度

推桿根據用戶訂貨時需要調節速度的要求，已經將速度調節好。實際使用時，如果仍然需要調節推桿的速度，請調節推桿前法蘭上的節流閥，以使流量達到速度調節的要求。順時針旋轉時速度減小，逆時針旋轉時速度増大（圖十一）。

圖十一

推桿的正確保養

      推桿一般在使用半年內，要檢查油的質量，特別是季節變更時，一定要注意油的粘度，粘度不適應時，必須更換。推桿正常使用后，要經常檢查各緊固件是否牢固可靠。

補充說明：根據推桿的現場使用情況，特作以下安裝調試方面的補充說明：

1、必須去除排氣螺釘，否則推桿在不長的時間內將會損壞。

2、必須按標牌所示加足液壓油。

3、在推桿的使用現場，環境溫度不能超過60℃，否則，推桿必須是特殊定做的。

4、推桿使用的初期，活塞桿會出現爬行現象，或有時推不動，這是正常的現象，推桿屬于排除空氣的狀態，必須空載來回開幾次，以排除液壓系統內的空氣，然后才能達到調定壓力，切不可隨意調節溢流閥。

5、在調節壓力之前，最好與公司技術部門取得聯系，以保證調節的順利。

6、調節節流閥時，必須注意調節的大小，否則，調節過大則推桿會出現鎖死不動，反之則會出現爬行現象。

7、發現安裝調試不能正常時，請按照“下頁故障診斷及排除方法”去診斷排除。如果仍不能排除，請與公司技術部門取得聯系。

故障診斷 及排除方法
